首頁HL-CZ型軸流風機消聲器系列由阻性消聲筒體和十字形吸聲片組成，結構簡單，安裝方便。
二、適用范圍
主要用于降低各種室內進排風、礦井通風軸流風機的空氣動力性噪聲。

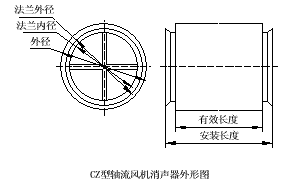

三、規格、性能、外形尺寸
|
型號
|
適 用 風 量 |
外 形 尺 寸 |
法蘭尺寸 |
|||
|
內 徑 |
外 徑 |
|||||
|
外 徑 |
有效長度 |
安裝長度 |
||||
|
CZ-3 |
3900 |
405 |
400 |
500 |
303 |
357 |
|
CZ-4 |
7700 |
500 |
400 |
500 |
404 |
458 |
|
CZ-5 |
8500 |
605 |
530 |
630 |
506 |
569 |
|
CZ-6 |
15000 |
706 |
700 |
800 |
606 |
680 |
|
CZ-7 |
24000 |
807 |
820 |
920 |
707 |
792 |
|
CZ-8 |
36000 |
908 |
950 |
1050 |
808 |
893 |
|
CZ-9 |
41000 |
1009 |
1100 |
1200 |
909 |
994 |
|
CZ-10 |
4700 |
1110 |
1200 |
1300 |
1010 |
1096 |
